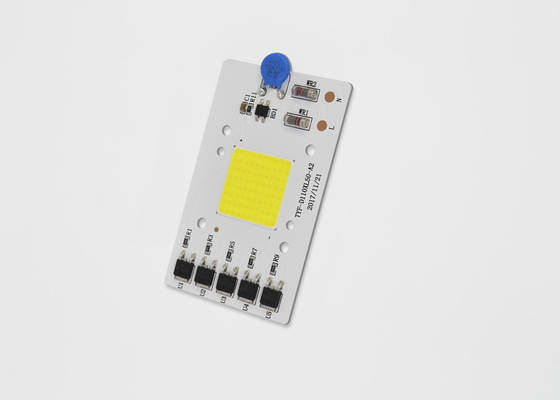

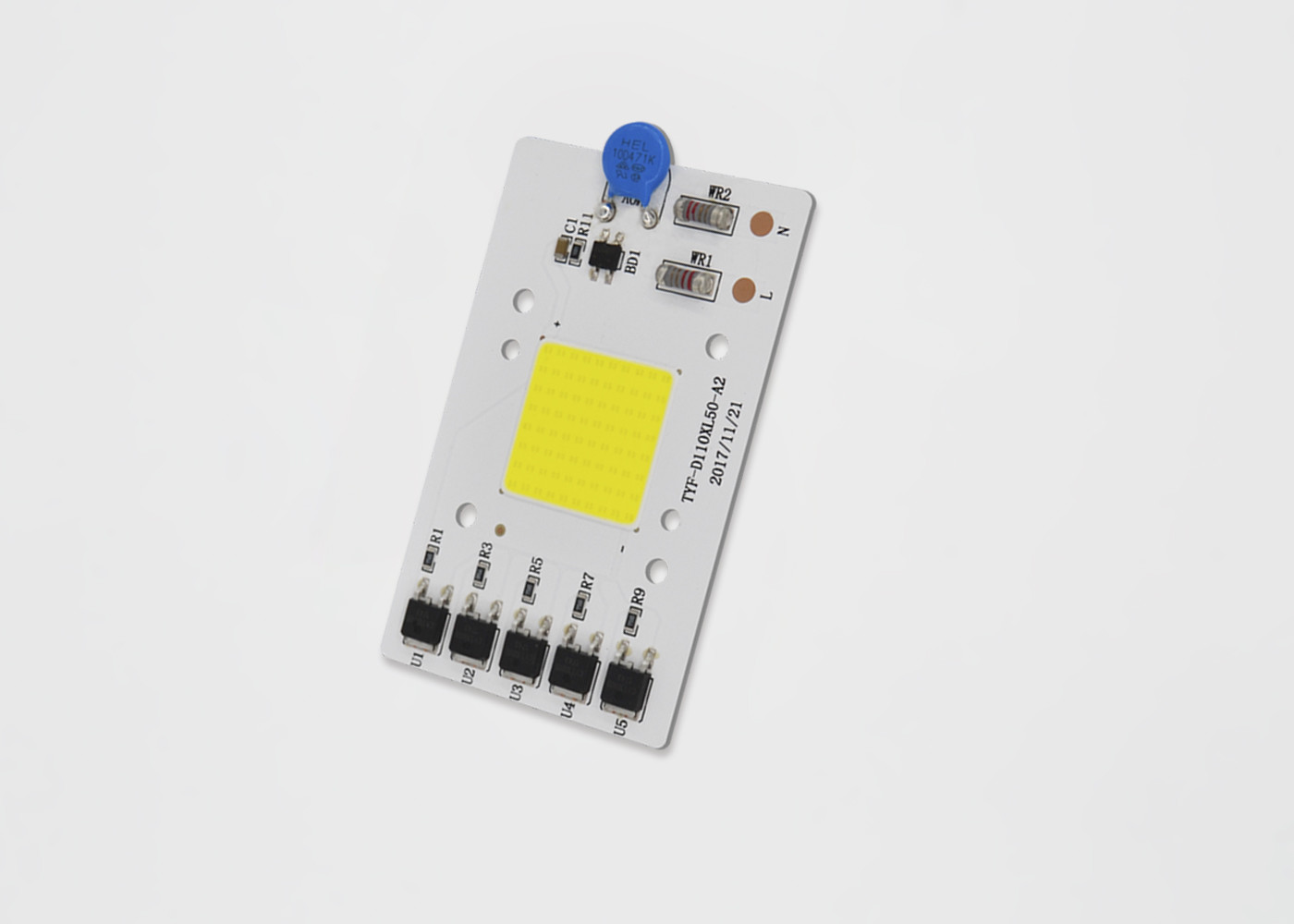

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту

Основная информация
Место происхождения: Китай
Фирменное наименование: TYF
Сертификация: CE CB ROHS
Номер модели: Д5284
Количество мин заказа: переговоров
Цена: negotiable
Упаковывая детали: коробка kraft бумажная
Время доставки: 20 трудодней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение
Поставка способности: 10 000 штук в месяц
Подробная информация
модель: ТИФ Д5284 номер детали: Д5284К2023Э0ДА30582
Тусклый: 52*84мм Напряжение: 220/230V
Мощность: 50W цвет: 3000K 4000K 6000K
PF: > 0,9 THD: 35%
Затемнять: Нет
Выделить:

дриверлесс модуль приведенный

,

СИД наивысшей мощности модуля


Характер продукции

ПКБ алюминия водителя света потока 110В света залива СИД УДАРА АК высокий 220В 230В 20В 30В 50В 3000К 4000К 6000К на борту



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 0

  • Подключает сразу с линейным напряжением АК
  • Эффективность & фактор наивысшей мощности
  • Время длинной жизни
  • Простое БОМ
  • Рош уступчивое
  • Регулировка линейного напряжения
  • Легкое собрание
  • Неэтилированный продукт



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 1



ДОБ
С1 С2-С5 С6 С7-С8 С9-С10 С11-С12 С13С14 С15С16 С17 С18 С19 С20 С21С22
Код продукта

Клиент

Код

Код ИК

Сила

Код



Код напряжения тока



Сериал Нум.

СИД

Код



ККТ

Код



СДКМ Код КРИ Яркость Год Месяц

Сериал

Нум.

Код модуля Код случая Сериал Нум.

Сериал Нум.





1) код продукта: Модуль Д=Сельф модуля К=Клиент

2) Код клиента & код модуля: если число 4 =К после этого для кода клиента еще для кода модуля собственной личности

3) Код ИК: один характер для ИК

4) Код силы:

Код силы
01-99В 100В 120В 150В 200В 250В 300В 350В 400В 450В 500В
01-99 А0 Б0 К0 Д0 Э0 Ф0 Г0 Х0 Дж0 К



5) Код напряжения тока: 11=110В, 12=120В, 22=220В, 23=230В

6) Код ККТ

ККТ кодирует (к)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 2

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 3

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 4



Ящики хроматичности



ТИФ исполняет с стандартом АНСИ К78.377А для своей структуры ящика хроматичности. Для каждого четырехугольника АНСИ для ряда ККТ 2700К к 6500К, ТИФ обеспечивает 5 ящиков и 3 ящика.



Диаграмма ящик хроматичности 4-1-1

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 5



Ящики шага таблицы 4-1-2 5

ККТ Шаги Ккс Си а б тэта
2700К 5 0,4578 0,4101 0,01350 0,00700 53,70
3000К 5 0,4338 0,403 0,01390 0,00680 53,22
3500К 5 0,4073 0,3917 0,01545 0,00690 54,00
4000К 5 0,3818 0,3797 0,01565 0,00670 53,72
5000К 5 0,3447 0,3553 0,01370 0,00590 59,62
5700К 5 0,3287 0,3417 0,01243 0,00533 59,09
6000К 5 0,3123 0,3282 0,01115 0,00475 58,57



Таблица 4--1-3 ящиков 3степ

ККТ Шаги Ккс Си а б тэта
2700К 3 0,4578 0,4101 0,00810 0,00420 53,70
3000К 3 0,4338 0,403 0,00834 0,00408 53,22
3500К 3 0,4073 0,3917 0,00927 0,00414 54,00
4000К 3 0,3818 0,3797 0,00939 0,00402 53,72
5000К 3 0,3447 0,3553 0,00822 0,00354 59,62
5700К 3 0,3287 0,3417 0,00746 0,00320 59,09
6000К 3 0,3123 0,3282 0,00669 0,00285 58,57



Типичные электрические & оптически кривые

Диаграмма сила 4-2-1 относительная против напряжения тока, т =25℃

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 6



Диаграмма поток 4-2-2 относительный светящий против напряжения тока, т =25℃

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 7



Диаграмма картина 4-2-3 излучающая, т =25℃

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 8











































ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 9

ДЕТАЛЬ СИМВОЛ БЛОК ТИПИЧНОЕ значение
Ввод напряжения Вин В 230
Течение входного сигнала ЕСЛИ мамы 236,2
Равочая частота Ф Хз 50/60
Сила входного сигнала П В 49,49
Фактор силы ПФ % 0,911
Полное гармоничное искажение ТХД % 45,7%
Затемнять тип □ □ □ ДМС □ ДАЛИ □ 0-10В □ ПВМ ТРИАКА □ РИБОНУКЛЕИНОВОЙ КИСЛОТЫ умное другое
Емкость пульсации Против КВ 1
Электрическая прочность (АК) Ве КВ 1,5
Работать/температура случая Та/Тк 25/85
Параметры СИД УДАР
Светящий поток Φв Лм 4680,9
Светящая эффективность ηв Лм/в 94,57
Цветовая температура ККТ К 6381
Индекс перевода цвета Ра/КРИ % 70.2/59.0
Распределение света - -
Угол наблюдения 2θ 1/2 Дег. -



Примечание:

1) Рабочий потенциал не показывает максимальное напряжение тока которому польза клиентов но значит терпимое напряжение тока согласно тарифу изменения напряжения тока каждой страны. Порекомендовано что температура пусковой площадки припоя должна быть под 85℃.

2) Ящики цвета определены на переходной деятельности.

3) Допуск измерения на нашем тестере Φв+/-10% и Ра+/-2.

4) Допуск ±5% на диссипации силы.

5) Φв полный выход светящего потока измеренный с интегрированной сферой.

6) Емкость пульсации в соответствии с ИЭК61000-4-5.

7) Модули вариантов параметры угождают ссылают на табле2-2.



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 10

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 11

Примечания:

1) Все размеры в миллиметрах. (Допуск: ±0.2мм)

2)Масштаб: Никакие



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 12

Примечание:

1)ТИФ Опто. Порекомендованы, что держит модуль ДОБ температуру соединения под максимальными спецификациями температуры соединения. (Таблица 2-4).

Температура руководства СИД и случай ИК верхняя температура измеренная с термопарой. Температуры унктион СИД и ИК можно высчитать используя формулы как следовать.

Ц_макс=Тдж_макс-Рθдж-с * Пд

Например:

Если температура руководства СИД и случай ИК верхняя температура 90℃ после этого температура соединения СИД

Тдж=Ц_макс+Рθдж-с*Пд=90℃ + 12 ℃/В* 1 в = ℃ 102

и температура соединения ИК

℃ Тдж=Ц_макс+Рθдж-с*Пд=90 + ℃ 15℃/В*2 В= 120

Смола силикона вручать ДОБ (АК-КОБ)



ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 13

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 14

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 15



ТИФ Опто. Продукты модулей СИД, упакованные в пластиковом подносе, согласно различному размеру, СС ПК каждый пластиковый поднос, как показано в следующем. продукты без пластиковой коробки упакованной в сумках пузыря, для предотвращения внешнего давления, выбирают различную сумку пузыря, согласно размеру продукта в каждом пакете СС продуктов, упакованный продукт будут храниться в форме коробки и будут загерметизированы, как показано в следующем.



1) кскс модуль СИД ПКС в данные по & упаковку коробки подноса 4)

2) Стог и запись на ленту подноса, СС модуль СИД

подносы и дополнительные подносы каждое 1 манекена вверх

коробка. Добавьте гель кремнезема (1 по каждому) поверх подноса

3) Упаковка запечатывания

ПКБ алюминия водителя модуля 220/230в 50В простой БОМ СИД АК ТИФ Д5284 на борту 16
