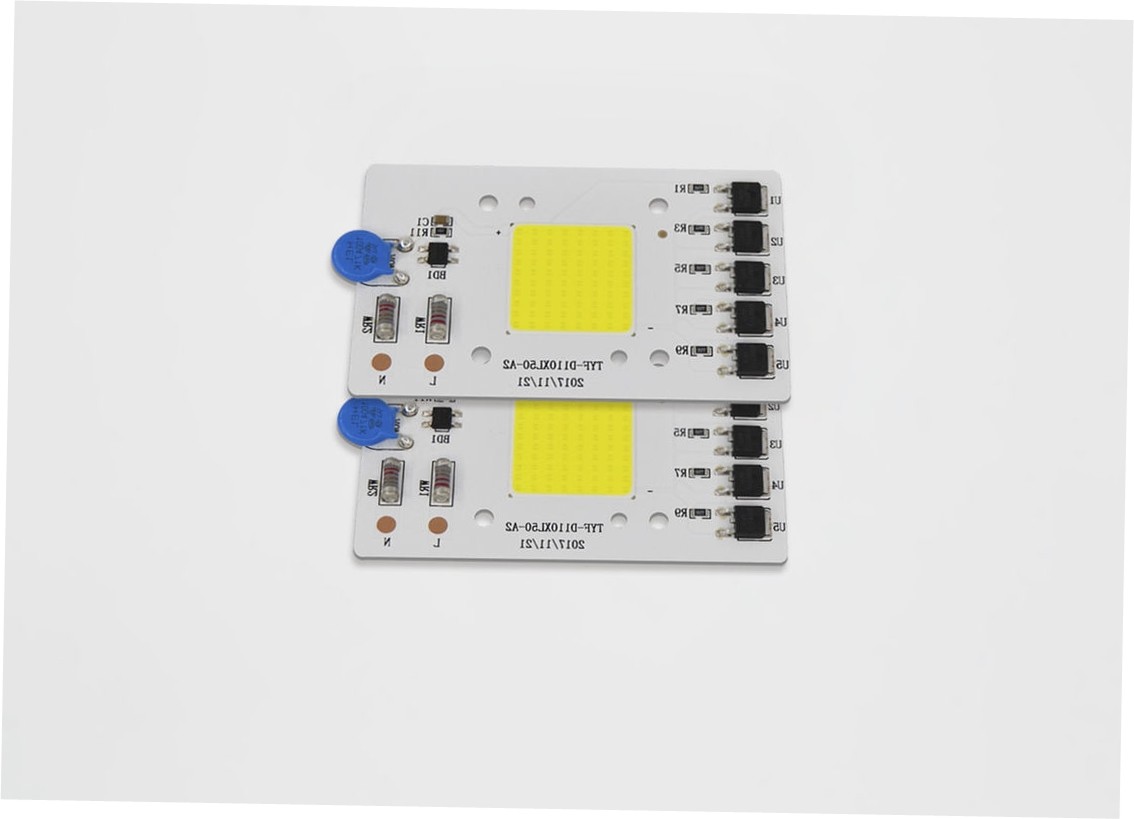

Обломок приведенный удара СИД 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K УДАРА AC Driverless для продолжительности жизни высокого света залива длинной
- Подключает сразу с линейным напряжением AC
- Эффективность & фактор наивысшей мощности
- Время длинной жизни
- Простое BOM
- Rosh уступчивое
- Регулировка линейного напряжения
- Легкое собрание
- Неэтилированный продукт
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Код продукта |
Клиент
Код
|
Код IC |
Сила
Код
|
Код напряжения тока
|
Серийное Num. |
СИД
Код
|
CCT
Код
|
SDCM |
Код CRI |
Яркость |
Год |
Месяц |
Сериал
Num.
|
| Код модуля |
Код случая |
Серийное Num. |
Серийное Num.
|
1) код продукта: Модуль D=Self модуля C=Client
2) Код клиента & код модуля: если① число 4 =C после этого для кода клиента еще для кода модуля собственной личности
3) Код IC: один характер для IC
4) Код силы:
| Код силы |
| 01-99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K |
5) Код напряжения тока: 11=110V, 12=120V, 22=220V, 23=230V
6) Код CCT
| Код CCT (k) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Ящики хроматичности
TYF исполняет со стандартом ANSI C78.377A для своей структуры ящика хроматичности. Для каждого четырехугольника ANSI для ряда CCT 2700K к 6500K, TYF обеспечивает 5 ящиков и 3 ящика.
Диаграмма ящик хроматичности 4-1-1
Ящики шага таблицы 4-1-2 5
| CCT |
Шаги |
Cx |
Cy |
a |
b |
тэта |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Таблица 4--1-3 ящиков 3step
| CCT |
Шаги |
Cx |
Cy |
a |
b |
тэта |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
Типичные электрические & оптически кривые
Вычисляйте силу родственника 4-2-1 против напряжения тока, животиков =25℃
Вычисляйте поток родственника 4-2-2 светящий против напряжения тока, животиков =25℃
Диаграмма картина радианта 4-2-3, животики =25℃
| ДЕТАЛЬ |
СИМВОЛ |
БЛОК |
ТИПИЧНОЕ значение |
| Ввод напряжения |
Vin |
V |
230 |
| Течение входного сигнала |
ЕСЛИ |
мамы |
236,2 |
| Равочая частота |
F |
Hz |
50/60 |
| Сила входного сигнала |
P |
W |
49,49 |
| Фактор силы |
PF |
% |
0,911 |
| Полное гармоничное искажение |
THD |
% |
45,7% |
| Затемнять тип |
□□ □ □ DMX □ DALI □ 0-10V □ PWM ТРИАКА РИБОНУКЛЕИНОВОЙ КИСЛОТЫ умное другое |
| Емкость пульсации |
Против |
KV |
1 |
| Электрическая прочность (AC) |
Ve |
KV |
1,5 |
| Работать/температура случая |
Ta/Tc |
℃ |
25/85 |
| Параметры СИД |
УДАР |
| Светящий поток |
Φv |
Lm |
4680,9 |
| Светящая эффективность |
ηv |
Lm/w |
94,57 |
| Цветовая температура |
CCT |
K |
6381 |
| Индекс перевода цвета |
Ra/CRI |
% |
70.2/59.0 |
| Распределение света |
- |
- |
|
| Угол наблюдения |
2θ 1/2 |
Deg. |
- |
Примечание:
1) Рабочий потенциал не показывает максимальное напряжение тока которое клиенты используют только напряжение тока середин терпимое согласно тарифу изменения напряжения тока каждой страны. Порекомендовано что температура пусковой площадки припоя должна быть под 85℃.
2) Ящики цвета определены на переходной деятельности.
3) Допуск измерения на нашем тестере Φv+/-10% и Ra+/-2.
4) Допуск ±5% на диссипации силы.
5) Φv полный выход светящего потока измерило с интегрированной сферой.
6) Емкость пульсации в соответствии с IEC61000-4-5.
7) Параметры модулей вариантов угождают ссылке table2-2.
Примечания:
1) Все размеры в миллиметрах. (Допуск: ±0.2mm)
2) Масштаб: Никакие
Примечание:
1) TYF Opto. Порекомендованы, что держит модуль DOB температуру соединения под максимальными спецификациями температуры соединения. (Таблица 2-4).
Температура руководства СИД и верхняя часть IC температура случая измеренная с термопарой. Температуры unction СИД и IC можно высчитать используя формулы как следовать.
Ts_max=Tj_max-Rθj-s * Pd
Например:
Если температура руководства СИД и верхняя часть IC температура случая 90℃ после этого температура соединения СИД
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 w = ℃ 102
и температура соединения IC
℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ 15℃/W*2 W= 120
