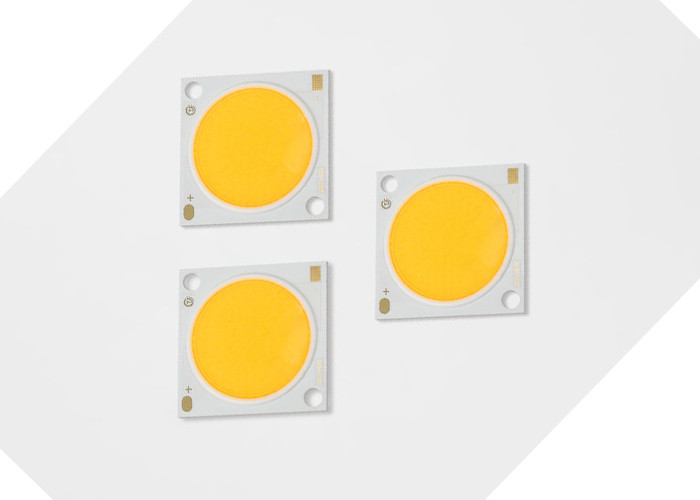

100W COB 120W LED CHIPS CLU058 bridlgeux 80w super high lumen 160lm/w Chips LED COB LM80 5 лет гарантии
Особенностьс ИзПочаток светодиодный
1. Хорошие тепловые характеристики и широкий горячий канал.
2. Пятно равномерное.
3. Энергосбережение и защита окружающей среды, высокая светоотдача.
4. Высокая яркость, затухание при слабом освещении, полировка.
5. Простота в использовании и простота установки.
6. Сильная антистатическая способность.
|
номер части
|
Типичная мощность (Вт) |
Номинальная цветовая температура (К) |
ЦРИ
|
Минимальный импульсный поток (лм) |
Типичный импульсный поток (лм) |
Типичное напряжение (В) |
Номинальный ток (мА) |
Типичная эффективность (лм/Вт) |
| КЛ54351825П430Э*7 |
115,2 |
3000 К |
70 |
12336 |
13264 |
51,2 |
2250 |
160 |
| КЛ54351825П435Э*7 |
115,2 |
3500 К |
70 |
12490 |
13430 |
51,2 |
2250 |
162 |
| КЛ54351825П440Э*7 |
115,2 |
4000 К |
70 |
12567 |
13513 |
51,2 |
2250 |
163 |
| КЛ54351825П450Э*7 |
115,2 |
5000 К |
70 |
12721 |
13679 |
51,2 |
2250 |
165 |
| КЛ54351825П457Э*7 |
115,2 |
5700 К |
70 |
12798 |
13761 |
51,2 |
2250 |
166 |
| КЛ54351825П465Э*7 |
115,2 |
6500 К |
70 |
12721 |
13679 |
51,2 |
2250 |
165 |
| КЛ54351825П422Э*8 |
115,2 |
2200 К |
80 |
10485 |
11274 |
51,2 |
2250 |
136 |
| КЛ54351825П427Э*8 |
115,2 |
2700 К |
80 |
11256 |
12103 |
51,2 |
2250 |
146 |
| КЛ54351825П430Э*8 |
115,2 |
3000 К |
80 |
11565 |
12435 |
51,2 |
2250 |
150 |
| КЛ54351825П435Э*8 |
115,2 |
3500 К |
80 |
11719 |
12601 |
51,2 |
2250 |
152 |
| КЛ54351825П440Э*8 |
115,2 |
4000 К |
80 |
11950 |
12850 |
51,2 |
2250 |
155 |
| КЛ54351825П450Э*8 |
115,2 |
5000 К |
80 |
12027 |
12932 |
51,2 |
2250 |
156 |
| КЛ54351825П457Э*8 |
115,2 |
5700 К |
80 |
12181 |
13098 |
51,2 |
2250 |
158 |
| КЛ54351825П465Э*8 |
115,2 |
6500 К |
80 |
12027 |
12932 |
51,2 |
2250 |
156 |
| КЛ54351825П422Э*9 |
115,2 |
2200 К |
90 |
9329 |
10031 |
51,2 |
2250 |
121 |
| КЛ54351825П427Э*9 |
115,2 |
2700 К |
90 |
10100 |
10860 |
51,2 |
2250 |
131 |
| КЛ54351825П430Э*9 |
115,2 |
3000 К |
90 |
10408 |
11192 |
51,2 |
2250 |
135 |
| КЛ54351825П435Э*9 |
115,2 |
3500 К |
90 |
10562 |
11357 |
51,2 |
2250 |
137 |
| КЛ54351825П440Э*9 |
115,2 |
4000 К |
90 |
10639 |
11440 |
51,2 |
2250 |
138 |
| КЛ54351825П450Э*9 |
115,2 |
5000 К |
90 |
10794 |
11606 |
51,2 |
2250 |
140 |
| КЛ54351825П457Э*9 |
115,2 |
5700 К |
90 |
10871 |
11689 |
51,2 |
2250 |
141 |
Конкурентные преимущества:
TYF является ведущим новатором на рынке высокоинтегрированных и сверхмощных светодиодов с флип-чипом.
1. Сильные научно-исследовательские и опытно-конструкторские силы
* Сильная команда R & D, состоящая из более чем 40 опытных инженеров.
* Лаборатория, аккредитованная CNAS.
* Сезонный запуск высококонкурентных новых продуктов.
* Революционный выпуск полного ассортимента мощных высокоинтегрированных керамических светодиодов с флип-чипом.
5.1 Информация о цветовом бинировании
Рис. 1. График тестовых интервалов в цветовом пространстве xy (условия импульсного тестирования, Tj = 25°C)
CIE1931-х
Таблица 38: Определения цветных бинов эллипса МакАдама от 2 до 5 шагов для TYF CoB Core Range
|
Номинальный
ССТ
|
Центральная точка |
БОЛЬШАЯ ОСЬ (а, б) |
Эллипс
Ангел вращения, θ
|
| Икс |
Д |
2 шага |
3 шага |
5 шагов |
| 2200К |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500К |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700К |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000К |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500К |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000К |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000К |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700К |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500К |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6.1 Таблица 39: Максимальные номиналы
Примечания к таблице 39:
- Управляйте массивами при более высоких токах, однако поддержание светового потока может быть уменьшено.
- Необходимо соблюдать надлежащее снижение номинальных значений тока, чтобы поддерживать температуру перехода ниже максимальной.
- Импульсная работа с пиковым током возбуждения, равным заявленному пиковому импульсному прямому току, приемлема, если длительность импульса составляет ≤1 мс за цикл, а рабочий цикл ≤10 %.
- Светоизлучающие диоды не предназначены для работы при обратном напряжении и не будут излучать свет в этих условиях.Максимальный рейтинг указан только для справки.
Примечания: 1. Допуск на все размеры составляет ±0,2 мм, если не указано иное.2. Точка измерения Tc на катоде
РЕКОМЕНДУЕМЫЕ УСЛОВИЯ ПАЙКИ
Для ручной пайки.Пожалуйста, используйте бессвинцовую пайку, и пайка должна осуществляться с использованием паяльного наконечника на
температура ниже 350C, и должен быть завершен в течение 3,5 секунд для одной земли.Никакая внешняя сила не должна применяться
на смоляную часть во время пайки.Следующий процесс пайки следует проводить после того, как изделие
вернуться к температуре окружающей среды.ВНИМАНИЕ: КОНТРОЛЬ ТЕМПЕРАТУРЫ
Упаковка и маркировка продукции
