| Место происхождения: | Шэньчжэнь |
|---|---|
| Фирменное наименование: | TYF |
| Сертификация: | CE,RoHs |
| Номер модели: | ML2421 |
| Количество мин заказа: | Переговоры |
| Цена: | negotiable |
| Время доставки: | 5-7 дней |
| Условия оплаты: | D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 1 000 000 PCS/day |
| Сила: | 30W | Испускать цвет: | Теплая белая, естественная белизна, крутая белизна |
|---|---|---|---|
| Материал обломока: | Bridgelux | Тип: | СИД УДАРА |
| Применение: | приведенный вырастите лампа | Product name: | Chip LED Cob |
| Выделить: | удар СИД обломока 20w,Высокий удар СИД обломока CRI,обломок удара СИД 30w |
||

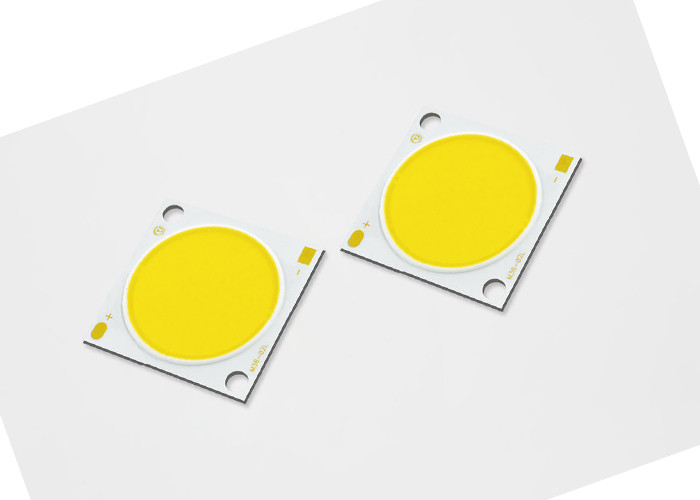

удара СИД обломока CRI 20w 30w тепловыделение высокого низкое для проблескового света приведенного
Особенность:
• Продукт имеет типичную эффективность 128 lm/W для 3000K, CRI 80.
• Он имеет компактный источник света плотности высокоинтенсивных потоков.
• Продукт предлагает равномерное и высококачественное освещение.
• Варианты CRI минимума 70, 80, и 90 доступны.
• Он имеет модернизированный термальный путь.
• Продукт ЭНЕРГИЯ STAR®/ANSI уступчивый со структурой цвета binning со стандартом 2, 3, и 5 SDCM.
• Это больше энергии эффективная чем раскаленный добела, галоид, и люминесцентные лампы.
• Продукт может привестись в действие дальше или высокое напряжение или DC низшего напряжения.
• Логотип серии и компании продукта на фронте.
• Продукт RoHS уступчивое.
Объяснено обозначение номера детали для массивов СИД серии TYF ML следующим образом:
|
Номер детали |
Типичная сила (w) | Номинальный CCT (k) |
CRI |
Минимальный пульсированный поток (lm) | Типичный пульсированный поток (lm) | Типичное напряжение тока (v) | Номинальное настоящее (мамы) | Типичная эффективность (lm/W) |
| CL25171210P430E*7 | 30,6 | 3000 k | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30,6 | 3500 k | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30,6 | 4000 k | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30,6 | 5000 k | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30,6 | 5700 k | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30,6 | 6500 k | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30,6 | 2200 k | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30,6 | 2700 k | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30,6 | 3000 k | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30,6 | 3500 k | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30,6 | 4000 k | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30,6 | 5000 k | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30,6 | 5700 k | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30,6 | 6500 k | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30,6 | 2200 k | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30,6 | 2700 k | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30,6 | 3000 k | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30,6 | 3500 k | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30,6 | 4000 k | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30,6 | 5000 k | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30,6 | 5700 k | 90 | 3728 | 4008 | 34 | 900 | 131 |
5,1 данные по Binning цвета
Диаграмма 1: Диаграмма ящиков теста в xy цветовом пространстве (пульсированных условиях испытаний, Tj = 25°C)
CIE1931-x
Таблица 38: 2-Step до 5 определений ящика цвета эллипсиса макадама шага для ряда ядра удара TYF
|
Номинальный CCT |
Центральная точка | ГЛАВНАЯ ОСЬ (a, b) |
Эллипсис
Ангел вращения, θ |
|||
| X | Y | 2-Step | 3-Step | 5-Step | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53,1 |
| 2700k | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54,1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
Примечания для таблицы 39:
Примечания: 1. Весь допуск размера ±0.2mm если не указано иное. 2. пункт измерения Tc на катоде
ПОРЕКОМЕНДОВАННОЕ ПАЯЯ СОСТОЯНИЕ
Для ручной паять. Пожалуйста используйте неэтилированный паять и паять будет снабжен используя паяя бит на a
температура более низкая чем 350C, и будет закончена не позднее 3,5 секунды для одной земли. Никакая внешняя сила не будет приложена
к части смолы пока паять снабжен. Следующий процесс паять должен быть унесен после того как продукт имеет
возвращение в температуру окружающей среды. ПРЕДОСТОРЕЖЕНИЕ: КОНТРОЛЬ ТЕМПЕРАТУРЫ
