| Место происхождения: | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование: | TYF |
| Сертификация: | CE CB UL ROHS |
| Номер модели: | D38 |
| Количество мин заказа: | переговоров |
| Цена: | negotiable |
| Упаковывая детали: | Box |
| Время доставки: | 15 трудодней |
| Условия оплаты: | T/T, L/C, D/A, D/P |
| Поставка способности: | 10000 |
| модель: | ДК038 | Диаметр: | φ37 |
|---|---|---|---|
| Напряжение: | 220/110V | Мощность: | 10w |
| ЦКТ: | 3000K 4000K 6000K | CRI: | 80 |
| Эффективность (льм/В): | 120lm/w | PF: | > 0,9 |
| THD: | 20% | Затемнять: | Да |
| Выделить: | дриверлесс модуль приведенный,Водонепроницаемый светодиодные модули |
||

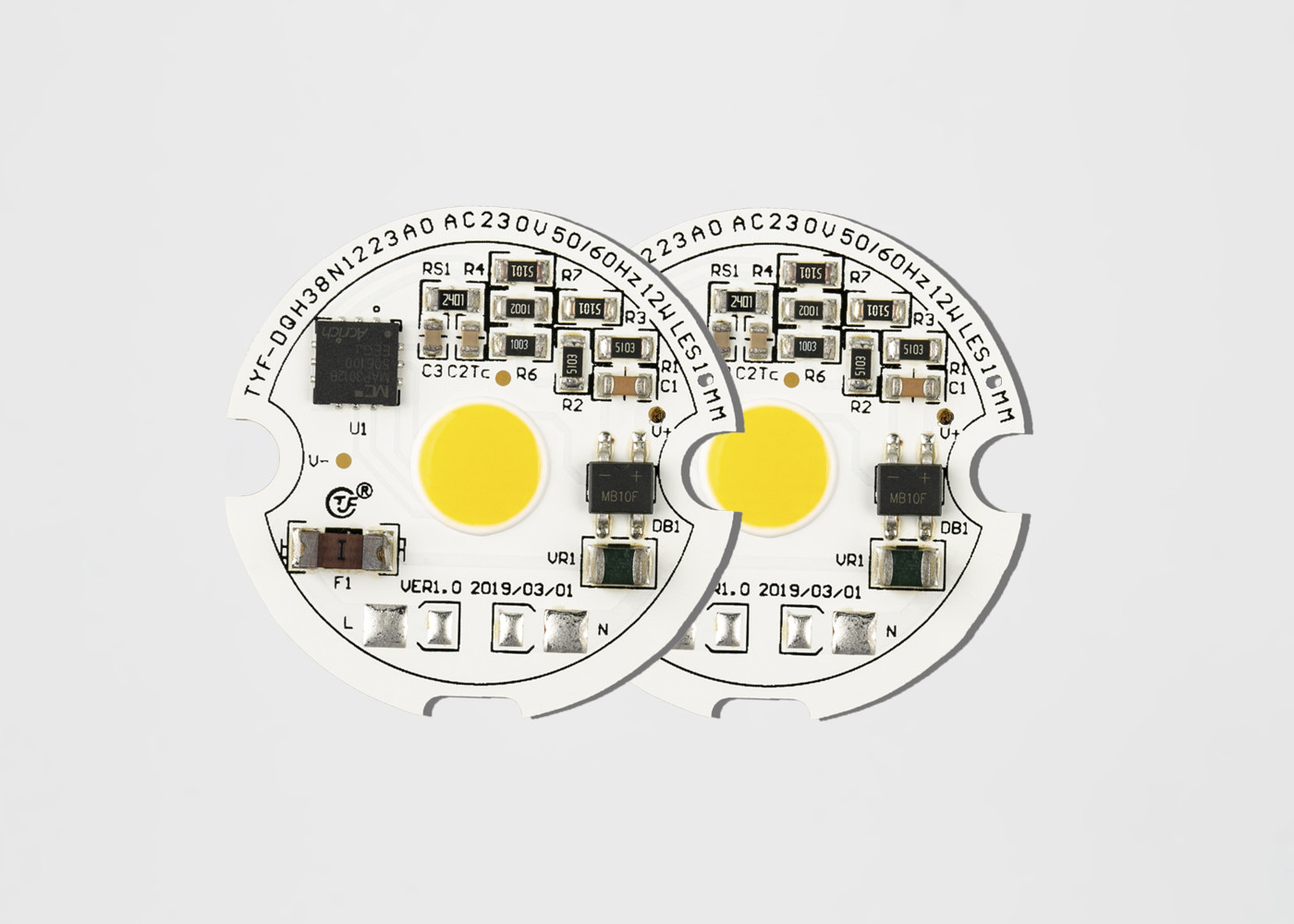

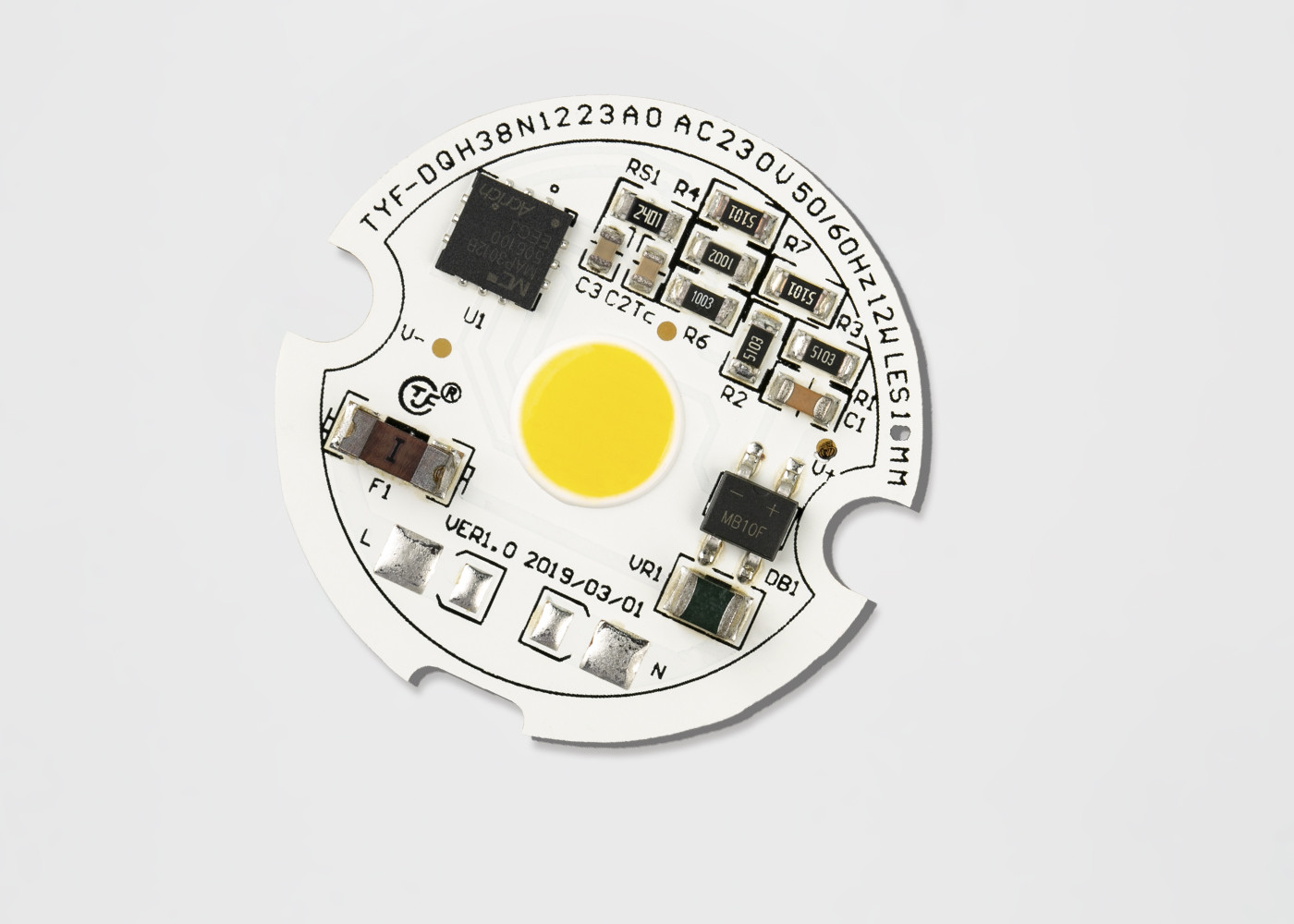

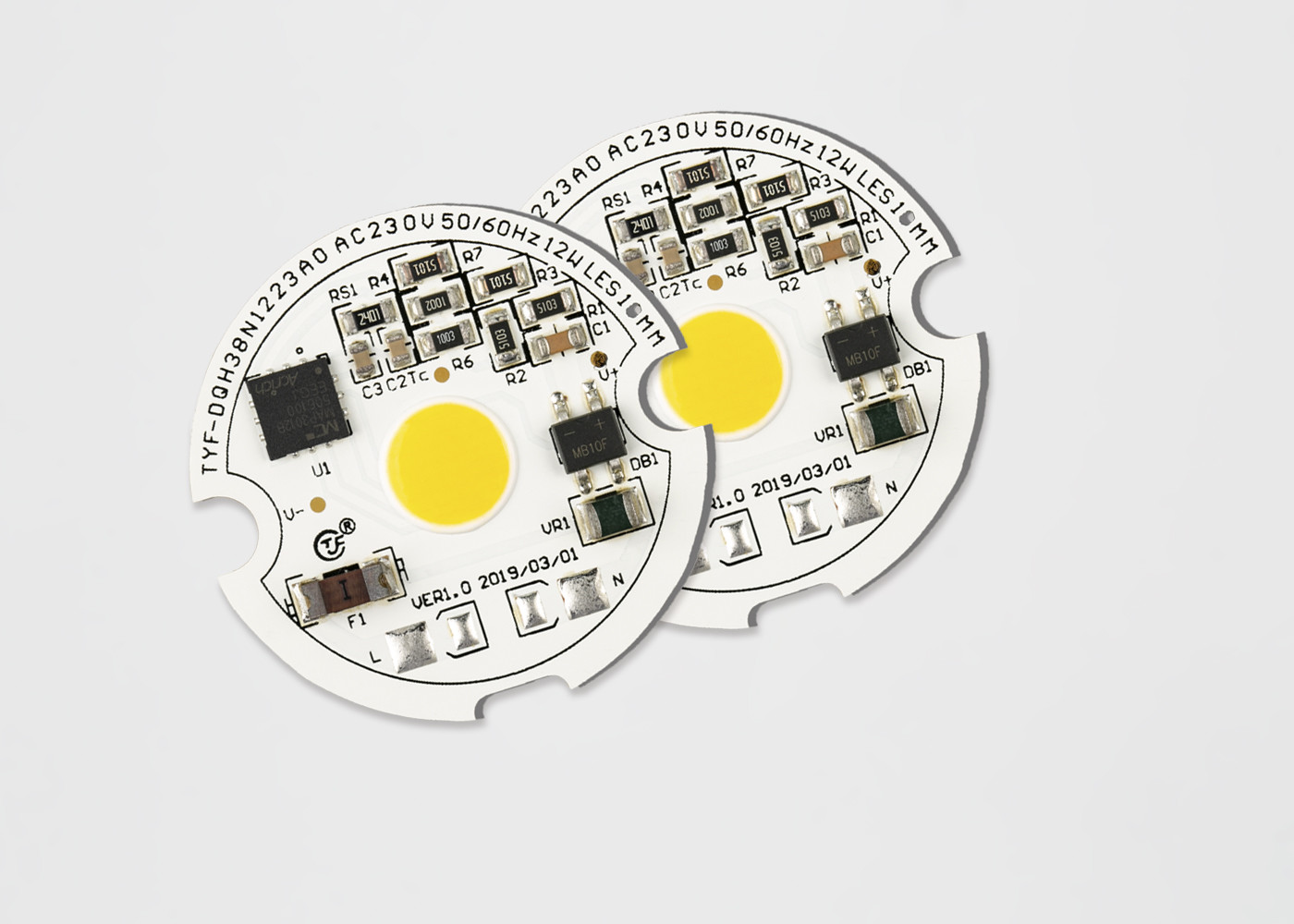

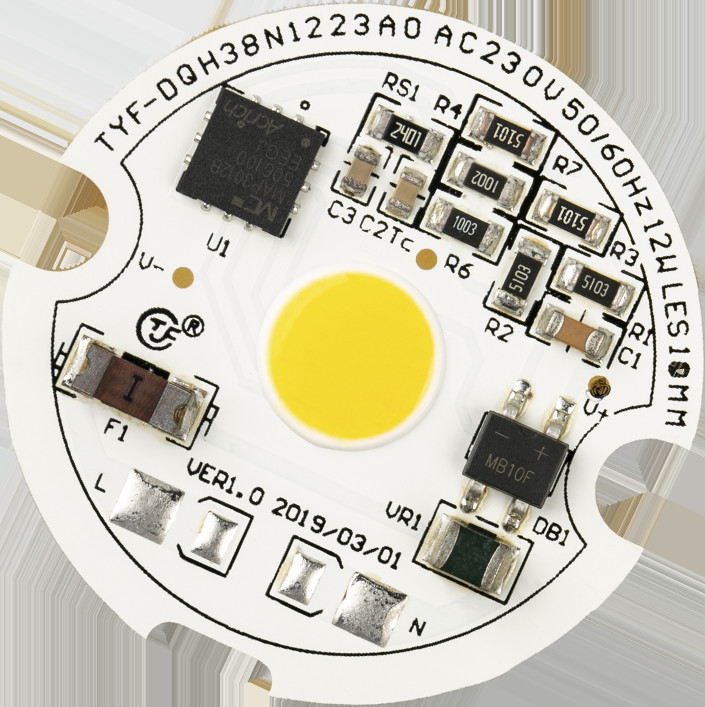

удар обломока 110в 220в СИД ДОБ УДАРА АК модуля СИД 3в 5в 6в 9в 12в привел обломок для света 3000К 4000К 6000К спорта Даунлигхц
| ДОБ | |||||||||||||||
| С1 | С2-С5 | С6 | С7-С8 | С9-С10 | С11-С12 | С13С14 | С15С16 | С17 | С18 | С19 | С20 С21С22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Код продукта |
Клиент Код |
Код ИК |
Сила Код |
Код напряжения тока
|
Сериал Нум. |
СИД Код |
ККТ Код
|
СДКМ | Код КРИ | Яркость | Год | Месяц |
Сериал Нум. |
||
| Код модуля | Код случая | Сериал Нум. | Сериал Нум. | ||||||||||||
1) код продукта: Модуль Д=Сельф модуля К=Клиент
2) Код клиента & код модуля: если число 4 =К ① после этого для кода клиента еще для кода модуля собственной личности
3) Код ИК: один характер для ИК
4) Код силы:
| Код силы | ||||||||||
| 01-99В | 100В | 120В | 150В | 200В | 250В | 300В | 350В | 400В | 450В | 500В |
| 01-99 | А0 | Б0 | К0 | Д0 | Э0 | Ф0 | Г0 | Х0 | Дж0 | К0 |
5) код напряжения тока: 11=110В, 12=120В, 22=220В, 23=230В
6) Код ККТ
| ККТ кодирует (к) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Электрическая & оптически таблица 2-1 характеристик (Та=25℃)
| ДЕТАЛЬ | СИМВОЛ | БЛОК | ТИПИЧНОЕ значение |
| Ввод напряжения | Вин | В | 230 |
| Течение входного сигнала | ЕСЛИ | мамы | 42,35 |
| Равочая частота | Ф | Хз | 50/60 |
| Сила входного сигнала | П | В | 9,431 |
| Фактор силы | ПФ | % | 0,969 |
| Полное гармоничное искажение | ТХД | % | 21,6% |
| Затемнять тип | □ □ ☑ ДМС □ ДАЛИ □ 0-10В □ ПВМ ТРИАКА □ РИБОНУКЛЕИНОВОЙ КИСЛОТЫ умное другое | ||
| Емкость пульсации | Против | КВ | 0,5 |
| Электрическая прочность (АК) | Ве | КВ | - |
| Работать/температура случая | Та/Тк | ℃ | 25/85 |
| Параметры СИД | УДАР | ||
| Светящий поток | Φв | Лм | 1068,3 |
| Светящая эффективность | ηв | Лм/в | 113,3 |
| Цветовая температура | ККТ | К | 4068 |
| Индекс перевода цвета | Ра/КРИ | % | 82.3/75.4 |
| Распределение света | - | - | - |
| Угол наблюдения | 2θ 1/2 | Дег. | - |
Оптически свойства
Ящики хроматичности
ТИФ исполняет с стандартом АНСИ К78.377А для своей структуры ящика хроматичности. Для каждого четырехугольника АНСИ для ряда ККТ 2700К к 6500К, ТИФ обеспечивает 5 ящиков и 3 ящика.
Ящики шага таблицы 4-1 5
| ККТ | Шаги | Ккс | Си | а | б | тэта |
| 2700К | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000К | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500К | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000К | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000К | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
| 5700К | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000К | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
Ящики шага таблицы 4-2 3
| ККТ | Шаги | Ккс | Си | а | б | тэта |
| 2700К | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000К | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500К | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000К | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000К | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
| 5700К | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000К | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Типичные электрические & оптически кривые
Диаграмма сила 4-2-1 относительная против напряжения тока, т =25℃
Диаграмма поток 4-2-2 относительный светящий против напряжения тока, т =25℃
Диаграмма картина 4-2-3 излучающая, т =25℃
| ДЕТАЛЬ | СИМВОЛ | БЛОК | Значение |
| Диссипация силы | Пд | В | 12,6 |
| Течение АК (РМС) | ЕСЛИ | мамы | 58 |
| Напряжение тока АК (РМС) | Вин | В | 200~240 |
| Температура соединения СИД | ВЕДОМЫЙ Тдж | ℃ | 110 |
| Температура соединения ИК | Тдж-ИК | ℃ | 150 |
| Верхняя часть температуры ИК ИК | Тп | ℃ | 100 |
| Сопротивление СИД термальное (соединение/паяя пункт) | Ртхдж-с | ℃/В | 20 |
| Сопротивление ИК термальное (соединение/паяя пункт) | Ртхдж-с | ℃/В | - |
| Рабочая температура | Верхняя часть | ℃ | -20~+85 |
| Температура хранения | Ц | ℃ | -30~+100 |
| Чувствительность ЭСД (ХБМ) | Весд | КВ | ±2 |
| Паяя температура (Рефлов) | Цльд | ℃ | - |
| Паяя температура (рука) | Цльд | ℃ | 350 3С |
Примечания:
1) Все размеры в миллиметрах. (Допуск: ±0.2мм)
2) Масштаб: Никакие
Примечание:
1)ТИФ Опто. Порекомендованы, что держит модуль ДОБ температуру соединения под максимальными спецификациями температуры соединения. (Таблица 2-4).
Температура руководства СИД и случай ИК верхняя температура измеренная с термопарой. Температуры унктион СИД и ИК можно высчитать используя формулы как следовать.
Ц_макс=Тдж_макс-Рθдж-с * Пд
Например:
Если температура руководства СИД и случай ИК верхняя температура 90℃ после этого температура соединения СИД
Тдж=Ц_макс+Рθдж-с*Пд=90℃ + 12 ℃/В* 1 в = ℃ 102
и температура соединения ИК
℃ Тдж=Ц_макс+Рθдж-с*Пд=90 + ℃ 15℃/В*2 В= 120
Смола силикона вручать ДОБ (АК-КОБ)
ТИФ Опто. Продукты модулей СИД, упакованные в пластиковом подносе, согласно различному размеру, СС ПК каждый пластиковый поднос, как показано в следующем. продукты без пластиковой коробки упакованной в сумках пузыря, для предотвращения внешнего давления, выбирают различную сумку пузыря, согласно размеру продукта в каждом пакете СС продуктов, упакованный продукт будут храниться в форме коробки и будут загерметизированы, как показано в следующем.
1) кскс модуль СИД ПКС в данные по & упаковку коробки подноса 4)
2) Стог и запись на ленту подноса, СС подносы модуля СИД и дополнительные подносы каждое 1 манекена вверх коробки. Добавьте гель кремнезема (1 по каждому) поверх подноса
3) Упаковка запечатывания
