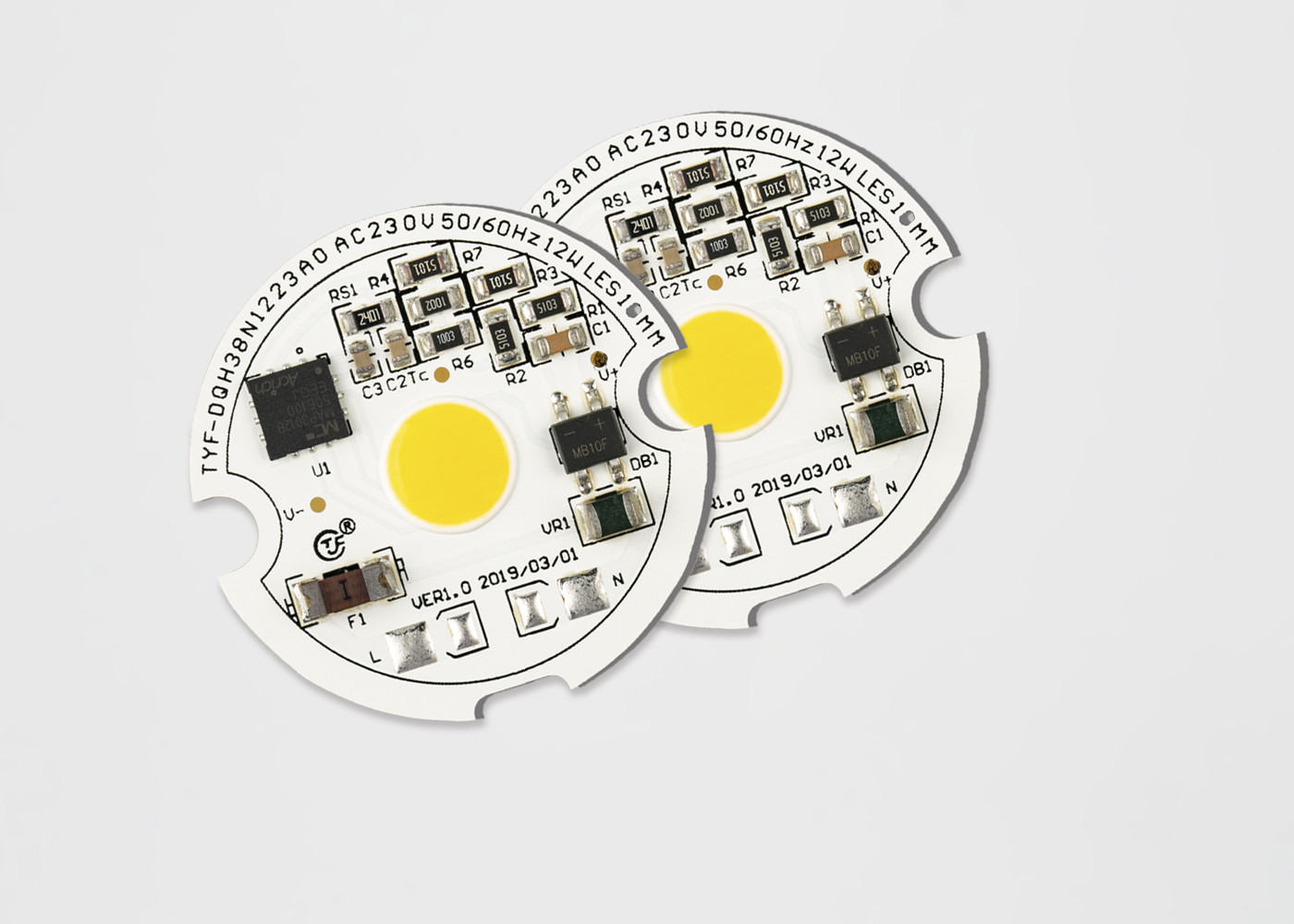

Высокое качество3w 5w 6w 9w 12w LED модуль 110V 220V Driverless AC COB LED 3000K 4000K 6000K bridgelux чип внутри
- Подключается к напряжению линии переменного тока напрямую
- Высокий PF и низкий THD
- Высокая производительность и высокая яркость
- Долгий срок службы и высокая надежность
- Низкий уровень ИМИ
- Простой BOM
- Соответствует требованиям CE Compliant
- Соответствует требованиям ROHS и REACH
- Легкая сборка
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Код продукции |
Клиент
Код
|
Код IC |
Сила
Код
|
Код напряжения
|
Серийный номер. |
Светодиодные
Код
|
СКТ
Код
|
SDCM |
Код CRI |
Просветительность |
Год |
Месяц |
Серийный
Нет, нет.
|
| |
Код модуля |
|
|
|
Код дела |
Серийный номер. |
|
|
|
|
|
Серийный номер. |
1) код продукта: C=модуль клиента D=самостоятельный модуль
2) Код клиента и код модуля: если 1=C, то 4 цифры для кода клиента, в противном случае для кода самомодуля
3) Код IC: один знак для IC
4) Код питания:
| Код питания |
| 01 ¢ 99W |
100 Вт |
120 Вт |
150 Вт |
200 Вт |
250 Вт |
300 Вт |
350 Вт |
400 Вт |
450 Вт |
500 Вт |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Код напряжения:11=110V,12=120V,22=220V,23=230V
6) Код ТСК
| Код ТСС ((K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Электрические и оптические характеристики ((Ta=25°C) Таблица 2-1
| ИТМ |
СИМБОЛ |
ЕДИНСТВО |
Типичная ценность |
| Входное напряжение |
Вино |
V |
230 |
| Вводный ток |
Если |
mA |
42.35 |
| Частота работы |
F |
Гц |
50/60 |
| Сила ввода |
П |
W |
9.431 |
| Фактор мощности |
PF |
% |
0.969 |
| Общее гармоническое искажение |
ТГД |
% |
210,6% |
| Тип затемнения |
РНК □ ТРИАК □ ПВМ □ 0-10В □ ДАЛИ □ ДМКС □ Смарт □ Прочие |
| Пропускная способность |
Против |
КВ |
0.5 |
| Электрическая мощность ((AC) |
Вы |
КВ |
- |
| Операционная температура/температура корпуса |
Ta/Tc |
°C |
25/85 г. |
| Параметры светодиодов |
COB |
| Световой поток |
Φv |
Я. |
1068.3 |
| Световая эффективность |
Ев |
Lm/w |
113.3 |
| Температура цвета |
СКТ |
К |
4068 |
| Индекс цветопередачи |
Ra/CRI |
% |
82.3/75.4 |
| Распределение света |
- |
- |
- |
| Угол обзора |
2θ 1/2 |
Дег. |
- |
Оптические свойства
Хроматические контейнеры
TYF соответствует стандарту ANSI C78.377A для структуры бинов хроматичности.
Таблица 4-1 5 шагов
| СКТ |
Шаги |
Cx |
Ци |
а) |
b |
Тэта |
| 2700 тысяч. |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000 тысяч. |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500 тысяч. |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000 тысяч. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000 тысяч. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700 тысяч. |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000 тысяч. |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Таблица 4-2 3 шага
| СКТ |
Шаги |
Cx |
Ци |
а) |
b |
Тэта |
| 2700 тысяч. |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000 тысяч. |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500 тысяч. |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000 тысяч. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000 тысяч. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700 тысяч. |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000 тысяч. |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Типичные электрические и оптические кривые
Рисунок 4-2-1 Относительная мощность к напряжению, Tа)= 25°C
Рисунок 4-2-2 Относительный световой поток против напряжения, Tа)= 25°C
Рисунок 4-2-3 Излучающийся рисунок, Tа)= 25°C
| ИТМ |
СИМБОЛ |
ЕДИНСТВО |
Стоимость |
| Распределение власти |
Pd |
W |
12.6 |
| Течение переменного тока ((RMS)) |
Если |
mA |
58 |
| Напряжение переменного тока ((RMS) |
Вино |
V |
200 ~ 240 |
| Температура соединения светодиодов |
Tj-LED |
°C |
110 |
| Температура соединения IC |
Tj-IC |
°C |
150 |
| Температура верхней части IC IC |
Пп |
°C |
100 |
| Тепловое сопротивление светодиода (точка соединения / сварки) |
Rthj-s |
°C/W |
20 |
| Тепловое сопротивление IC (точка соединения / точка сварки) |
Rthj-s |
°C/W |
- |
| Операционная температура |
Сверху |
°C |
-20 ~ +85 |
| Температура хранения |
Тс |
°C |
-30 ~ +100 |
| Чувствительность ESD ((HBM) |
Весд |
КВ |
±2 |
| Температура сварки ((Возвращение) |
Тслд |
°C |
- |
| Температура сварки ((Рука) |
Тслд |
°C |
350 3S |
Примечания:
1) Все размеры в миллиметрах. (Толерантность: ± 0,2 мм)
2) Масштаб: отсутствует
Примечание:
1) TYF Opto. DOB Модуль Рекомендуется поддерживать температуру соединения ниже максимальной температуры соединения.
Температура свинца на светодиоде и верхняя температура IC измеряется термопарой. Температуру нанесения на светодиоде и наряде IC можно рассчитать по следующей формуле.
Ts_max=Tj_max-Rθj-s * Pd
Например:
Если температура свинца светодиода и температура верхнего корпуса IC составляют 90°C, то температура соединения светодиода
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
и температуры соединения IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
Силиконовая смола DOB (AC-COB)
