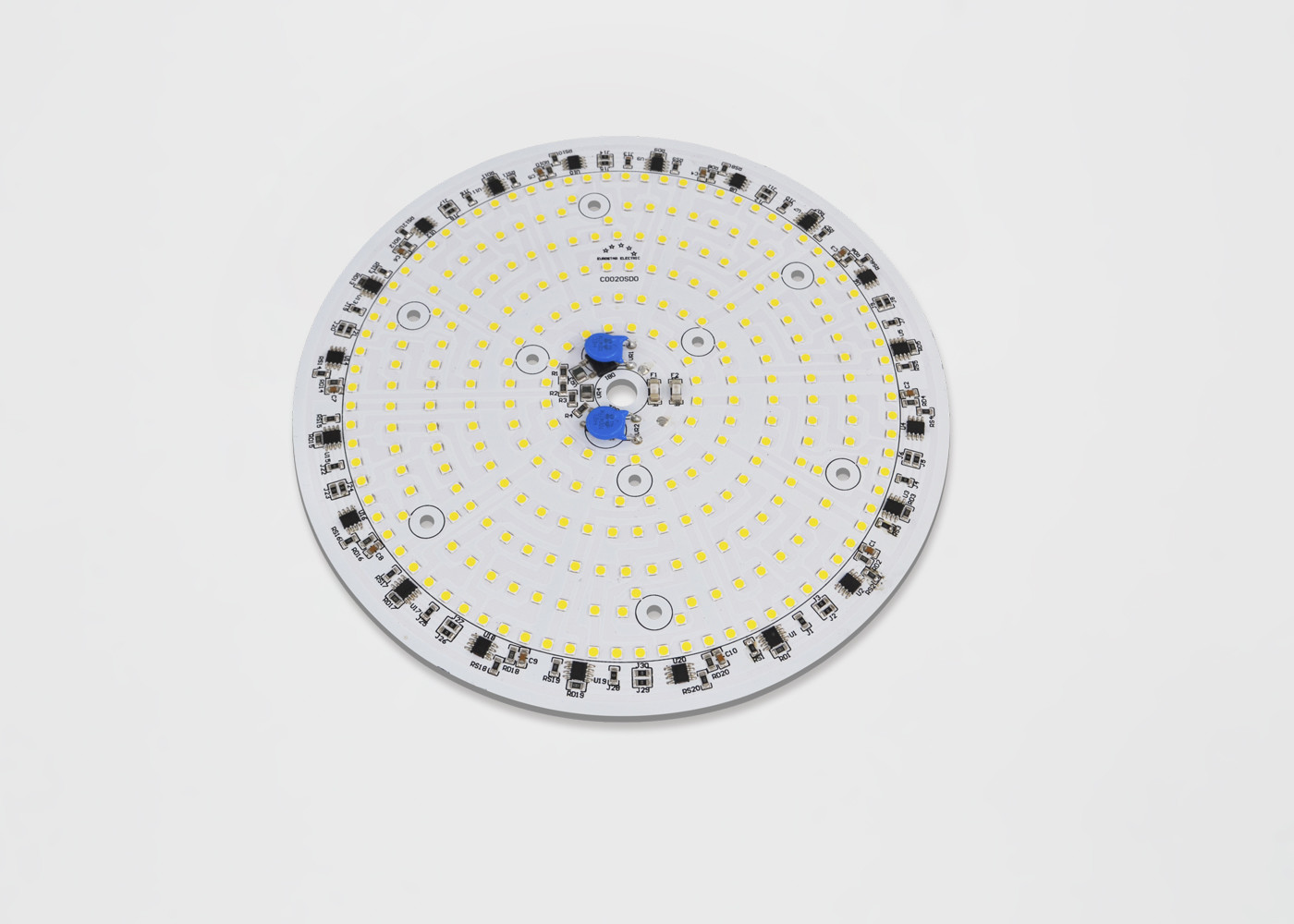

Модуль УДАРА СИД, модуль АК, Дриверлесс 110в/220в привел приведенный уличный свет света потока обломока 4000К
Детали:
Имя деталя: Модуль АК СМД для света залива УФО высокого
Тип продукта: Модуль АК
Напряжение тока: 110/220в
Место происхождения: Шэньчжэнь, Китай
Модель: ТИФ ДК195
МОК: 1 набор
1. Характеристики продукта
- Подключает сразу с линейным напряжением АК
- Эффективность & фактор наивысшей мощности
- Время длинной жизни
- Простое БОМ
- Рош уступчивое
- Регулировка линейного напряжения
- Легкое собрание
- Неэтилированный продукт
2. Применения:
Высокое нужное изображение света потока залива
3. Электрическая & оптически таблица 2-1 характеристик (Та=25℃)
| Ввод напряжения |
Вин |
В |
230 |
| Течение входного сигнала |
ЕСЛИ |
мамы |
974,2 |
| Равочая частота |
Ф |
Хз |
50/60 |
| Сила входного сигнала |
П |
В |
203,3 |
| Фактор силы |
ПФ |
% |
0,908 |
| Полное гармоничное искажение |
ТХД |
% |
46,58% |
| Затемнять тип |
□ □ □ ДМС □ ДАЛИ □ 0-10В □ ПВМ ТРИАКА □ РИБОНУКЛЕИНОВОЙ КИСЛОТЫ умное другое |
| Емкость пульсации |
Против |
КВ |
1,5 |
| Электрическая прочность (АК) |
Ве |
КВ |
1,5 |
| Работать/температура случая |
Та/Тк |
℃ |
25/85 |
| Параметры СИД |
3030 |
| Светящий поток |
Φв |
Лм |
20048 |
| Светящая эффективность |
ηв |
Лм/в |
98,59 |
| Цветовая температура |
ККТ |
К |
5895 |
| Индекс перевода цвета |
Ра/КРИ |
% |
81.7/73.8 |
| Распределение света |
- |
- |
|
| Угол наблюдения |
2θ 1/2 |
Дег. |
- |
4. Оптически свойства
4,1 ящики хроматичности
ТИФ исполняет с стандартом АНСИ К78.377А для своей структуры ящика хроматичности. Для каждого четырехугольника АНСИ для ряда ККТ 2700К к 6500К, ТИФ обеспечивает 5 ящиков и 3 ящика.
Диаграмма ящик хроматичности 3-1
Ящики шага таблицы 4-1 5
| ККТ |
Шаги |
Ккс |
Си |
а |
б |
тэта |
| 2700К |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000К |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500К |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000К |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000К |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700К |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000К |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Ящики шага таблицы 4-2 3
| ККТ |
Шаги |
Ккс |
Си |
а |
б |
тэта |
| 2700К |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000К |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500К |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000К |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000К |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700К |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000К |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
4,2 типичные электрические & оптически кривые
Диаграмма сила 4-2-1 относительная против напряжения тока, т =25℃
Диаграмма поток 4-2-2 относительный светящий против напряжения тока, т =25℃
Диаграмма картина 4-2-3 излучающая, т =25℃
5. ключевые спецификации/особенности:
1. Управляйте сразу к линейному напряжению АК: 120/230В, отсутствие водителей АК/ДК
2. С ОТР, ОВП, ОКП, емкость пульсации, 1000В
3. Высокий ПФ, аттестации КЭ/УЛ
4. Хорошая последовательность цвета, высокий КРИ
5. Температура окружающей среды: -20-50℃, температура случая: <70>
6. Небольшой размер, гибкий дизайн, размер ПКБ, ККТ, силу, можно подгонять согласно желаниям клиента.
7. Тиме> жизни 30 000 часов
6. Упаковка
ТИФ Опто. Продукты модулей СИД, упакованные в пластиковом подносе, согласно различному размеру, СС ПК каждый пластиковый поднос, как показано в следующем. продукты без пластиковой коробки упакованной в сумках пузыря, для предотвращения внешнего давления, выбирают различную сумку пузыря, согласно размеру продукта в каждом пакете СС продуктов, упакованный продукт будут храниться в форме коробки и будут загерметизированы, как показано в следующем.
1) кскс модуль СИД ПКС в данные по & упаковку коробки подноса 4)
2)Стог и запись на ленту подноса, СС модуль СИД
подносы и дополнительные подносы каждое 1 манекена вверх
коробка. Добавьте гель кремнезема (1 по каждому) поверх подноса
3) Упаковка запечатывания
