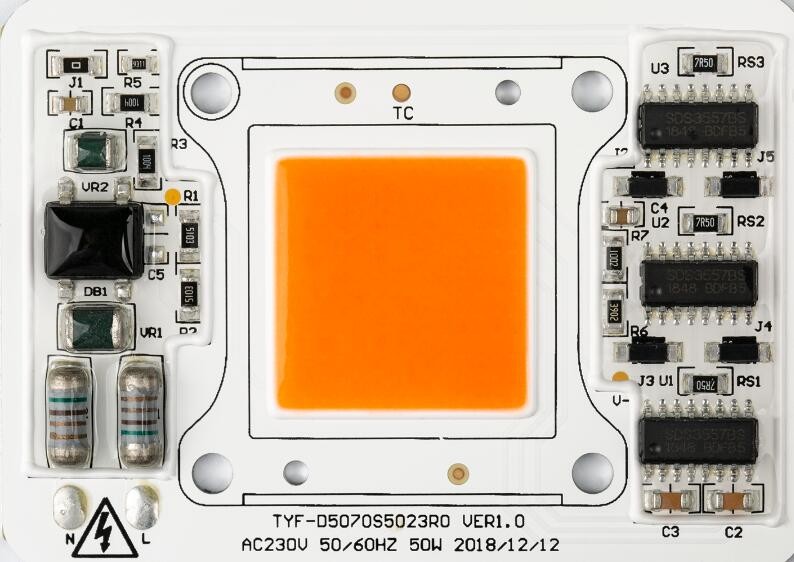

AC COB LED для внутренней настенной установкиПрожектор AC230V 12W 3000K 4000K 6000K 70Ra 80Ra драйвер на плате Алюминиевая печатная плата
Особенности
• Может подключаться непосредственно к напряжению переменного тока.
• Продукт имеет высокий коэффициент мощности и низкий коэффициент нелинейных искажений.
• Обеспечивает высокую производительность и яркость.
• Продукт имеет длительный срок службы и высокую надежность.
• Имеет низкие электромагнитные помехи.
• Продукт имеет простой перечень материалов (BOM).
• Соответствует стандартам CE и соответствует требованиям ROHS и REACH.
• Продукт прост в сборке.
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Код продукта |
Клиент
Код
|
Код ИС |
Мощность
Код
|
Код напряжения
|
Серийный номер |
Светодиод
Код
|
CCT
Код
|
SDCM |
Код CRI |
Яркость |
Год |
Месяц |
Серийный
Номер
|
| |
Код модуля |
|
|
|
Код корпуса |
Серийный номер |
|
|
|
|
|
Серийный номер |
1) код продукта: C=Модуль клиента D=Собственный модуль
2) Код клиента и код модуля: если ①=C, то 4 цифры для кода клиента, иначе для кода собственного модуля
3) Код ИС: один символ для ИС
4) Код мощности:
| Код мощности |
| 01—99 Вт |
100 Вт |
120 Вт |
150 Вт |
200 Вт |
250 Вт |
300 Вт |
350 Вт |
400 Вт |
450 Вт |
500 Вт |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Код напряжения: 11=110 В, 12=120 В, 22=220 В, 23=230 В
6) Код CCT
| Код CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Электрические и оптические характеристики (Ta=25℃) Таблица 2-1
| ЭЛЕМЕНТ |
СИМВОЛ |
ЕДИНИЦА |
ТИПИЧНОЕ значение |
| Входное напряжение |
Vin |
В |
230 |
| Входной ток |
IF |
мА |
52.5 |
| Рабочая частота |
F |
Гц |
50/60 |
| Входная мощность |
P |
Вт |
12 |
| Коэффициент мощности |
PF |
％ |
0.95 |
| Общие гармонические искажения |
THD |
％ |
17 % |
| Тип диммирования |
RNA☑ TRIAC □ PWM □ 0-10V □ DALI□ DMX □ Smart □ Другое |
| Перенапряжение |
Vs |
кВ |
0.8 |
| Электрическая прочность (AC) |
Ve |
кВ |
- |
| Рабочая/Температура корпуса |
Ta/Tc |
℃ |
25/85 |
| Параметры светодиода |
COB |
| Световой поток |
Φv |
Лм
|
1445 |
| Световая отдача |
ηv |
Лм/Вт |
120 |
| Цветовая температура |
CCT |
K |
4068 |
| Индекс цветопередачи |
Ra/CRI |
％ |
80.5 |
| Распределение света |
- |
- |
- |
| Угол обзора |
2θ 1/2 |
Градус |
- |
Оптические свойства
Цветовые бины
TYF соответствует стандарту ANSI C78.377A для своей структуры цветовых бинов. Для каждого квадранта ANSI для диапазона CCT от 2700K до 6500K, TYF предоставляет 5 бинов и 3 бина.
Таблица 4-1 5 шагов бинов
| CCT |
Шаги |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Таблица 4-2 3 шага бинов
| CCT |
Шаги |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Типичные электрические и оптические кривые
Рисунок 4-2-1 Относительная мощность в зависимости от напряжения, Ta =25℃
Рисунок 4-2-3 Диаграмма излучения, Ta =25℃
| ЭЛЕМЕНТ |
СИМВОЛ |
ЕДИНИЦА |
Значение |
| Рассеиваемая мощность |
Pd |
Вт |
12 |
| Ток переменного тока (RMS) |
IF |
мА |
52.5 |
| Напряжение переменного тока (RMS) |
Vin |
В |
200~240 |
| Температура перехода светодиода |
Tj-LED |
℃ |
110 |
| Температура перехода ИС |
Tj-IC |
℃ |
150 |
| Температура верхней части ИС |
Tp |
℃ |
100 |
| Тепловое сопротивление светодиода (переход / точка пайки) |
Rthj-s |
℃/Вт |
20 |
| Тепловое сопротивление ИС (переход / точка пайки) |
Rthj-s |
℃/Вт |
- |
| Рабочая температура |
Top |
℃ |
-20~+85 |
| Температура хранения |
Ts |
℃ |
-30~+100 |
| Чувствительность к электростатическому разряду (HBM) |
Vesd |
кВ |
±2 |
| Температура пайки (Reflow) |
Tsld |
℃ |
- |
| Температура пайки (вручную) |
Tsld |
℃ |
350 3S |
Примечания:
1) Все размеры указаны в миллиметрах. (Допуск:±0.2 мм)
2) Масштаб: Нет
Продукция TYF Opto. LED модули, упакована в пластиковый лоток, в соответствии с различным размером, XX шт. в каждом пластиковом лотке, как показано ниже. Продукция без пластиковой коробки упакована в пузырчатые пакеты, чтобы предотвратить внешнее давление, выберите другой пузырчатый пакет, в соответствии с размером продукта в каждой упаковке XX продуктов, упакованный продукт будет храниться в виде картонной коробки и запечатан, как показано ниже.
1) xx шт. светодиодный модуль на лоток 4) Информация о коробке и упаковке
2) Штабелирование и склеивание лотков, XX светодиодный модуль лотков и дополнительных 1 манекена лотков в каждой коробке коробка. Добавьте силикагель (по 1 шт.) поверх лотка
3) Герметичная упаковка
